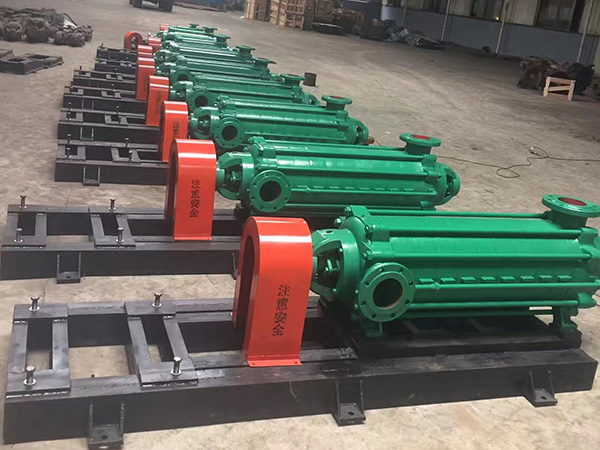

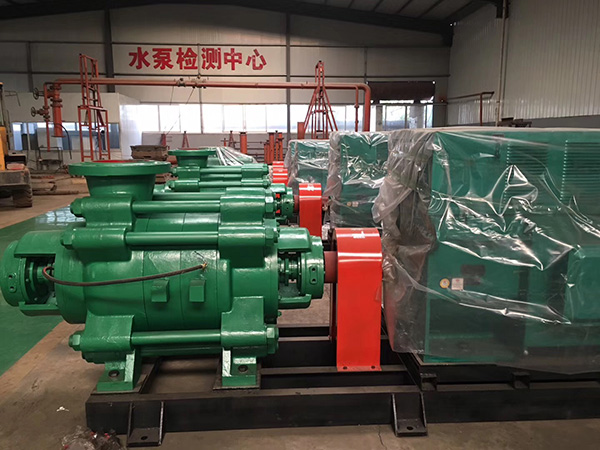

概述

  該系列泵系臥式單吸多級分段式離心泵，可供輸送不含固體顆粒(磨料)、不含懸浮物的清水或物理化學性質類似于清水的其它液體之用。也可通過改變泵的材質(或泵過流部分的材質)、密封形式和增加冷卻系統用于輸送熱水、油類、腐蝕性或耐磨性介質等。

  臥式多級離心泵按其使用范圍主要分為以下幾個類型：

  1) D型：D型泵供輸送不含固體顆粒、溫度低于80℃的清水或物理化學性質類似于清水的液體。適合于礦山、工廠和城市給排水工程之用。

  2) DF型：DF型泵供輸送不含固體顆粒、溫度為-20℃～105℃的腐蝕性液體，泵進口允許壓力小于0.6MPa。用戶可根據輸送介質的名稱、濃度、比重、使用溫度及泵進口壓力等合理選用泵的材質、密封形式、泵的結構和確定電機的容量等。

  3) DM (或MD型)：DM (或MD型)用于輸送顆粒含量≤1.5%，粒度≤0.5mm，溫度為-20~80℃的中性礦井水及其他類似的污水。

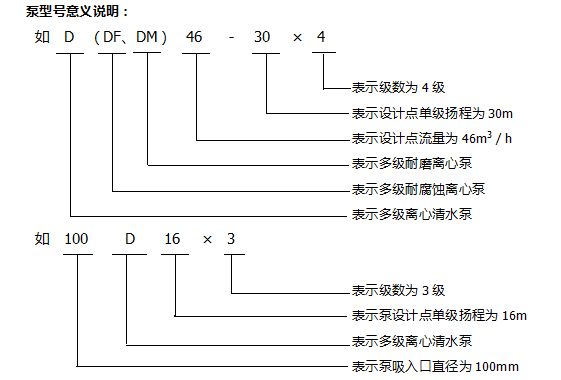

  注：D、DM、DF80-30為習慣表示方法，其中80為泵入口直徑80mm，30為泵設計點單級揚程30m，其它含義與上述表示方法相同。

  性能范圍：

  流量Q=6～650m3/h

  揚程H=24～650m

  D、DM、DF(或MD)型泵具有相同的性能參數和安裝尺寸。

  結構說明

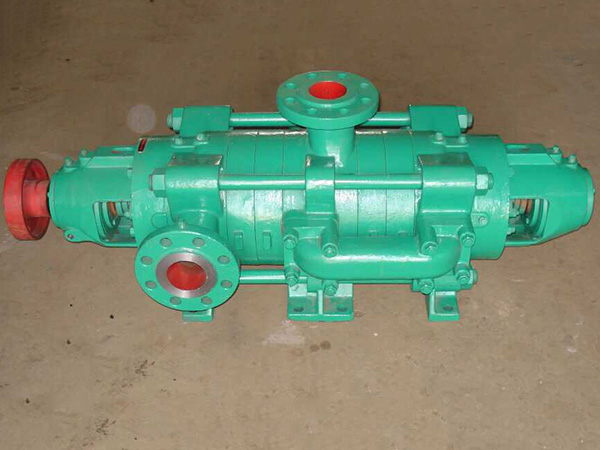

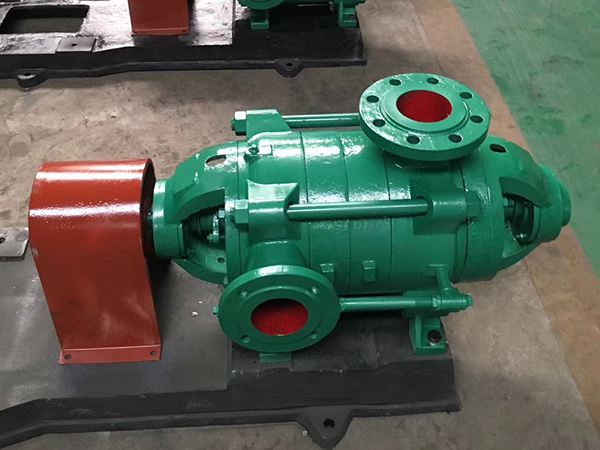

  D、DM、DF型泵系臥式、單吸、分段式多級離心泵。D型泵的吸入口為水平方向，吐出口為垂直向上;DF、DM型泵的吐出口和吸入口(僅DF155-30的吸入口為水平方向)均垂直向上。用拉緊螺栓將泵的吸入段、中段、吐出段、軸承體等泵殼體部分聯結成一體。根據泵的揚程選擇泵的級數。

  該系列泵轉子部分主要由軸及安裝在軸上的葉輪、軸套、平衡盤等零件組成，其中葉輪的數量根據泵的級數而定。軸上零件用平鍵和軸螺母緊固使之與軸成為一體。整個轉子由兩端滾動軸承或滑動軸承支承。軸承按型號不同而定，均不承受軸向力，其軸向力由平衡盤平衡。泵在運行中允許轉子在泵殼中軸向游動，不能采用向心球軸承。滾動軸承用油脂潤滑，滑動軸承用稀油潤滑，并用油環進行自潤滑，循環水冷卻。

  泵的吸入段、中段、吐出段之間的密封面均采用二硫化鉬潤滑脂密封，轉子部分與固定部分之間裝有密封環、導葉套等進行密封，當密封環和導葉套的磨損程度已影響泵的工作性能時應予更換。

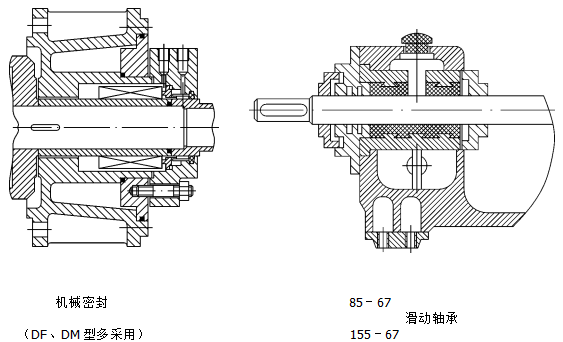

  軸的密封形式有機械密封和填料密封兩種。D型泵大多采用填料密封，DM、DF型泵一般采用機械密封。泵采用填料密封時，填料環的位置安放要正確，填料的松緊程度必須適當，以液體能一滴一滴滲出為宜。泵各種密封元件裝在密封箱內，箱內要通入一定壓力的水，起水封、水冷或水潤滑作用。在軸封處裝有可更換的軸套，保護泵軸。

  該系列泵通過彈性聯軸器由原動機直接驅動。從原動機方向看，泵為順時針方向旋轉。

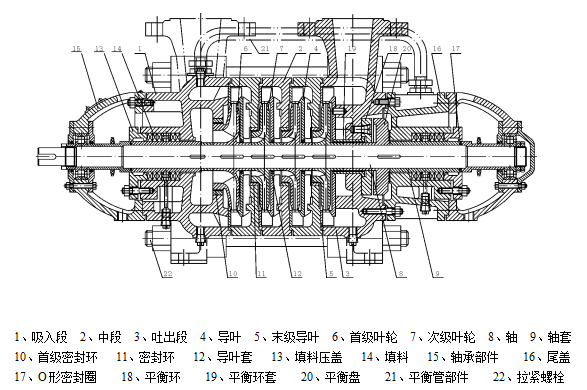

  D、DM、DF型多級離心泵結構圖

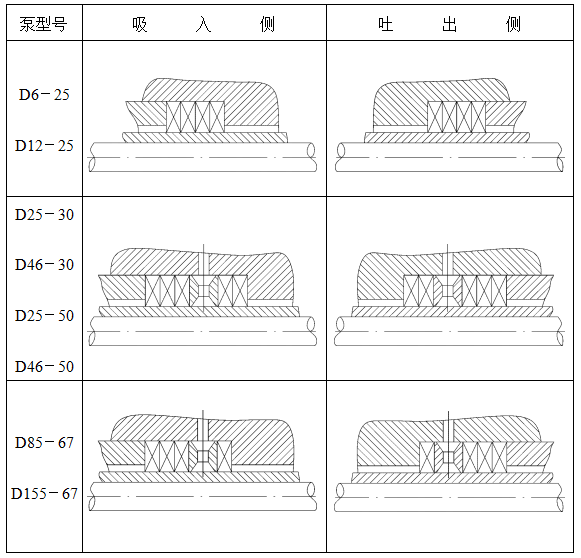

  幾種泵填料密封時填料和填料環分布情況
